简要描述：G20视频测量GNSS接收机搭载高性能、高精度卫星定位板卡，支持全星座全频点GNSS信号处理；新增视频测量功能，有效延伸点位坐标拓展作业范围；预装第四代惯导倾斜测量技术，扛杆即测
在线咨询
联系电话：15722921040
| 品牌 | 其他品牌 | 价格区间 | 1万-2万 |
|---|---|---|---|
| 产地类别 | 国产 | 应用领域 | 综合 |
G20视频测量GNSS接收机搭载了高性能、高精度卫星定位板卡，支持全星座全频点GNSS信号处理；支持窄带抗干扰技术，自动实现电离层优化，满足复杂环境的测量需求；RTK与影像结合，实景放样,一步到位；新增的视频测量功能，有效延伸点位坐标，拓展作业范围；预装第四代惯导倾斜测量技术，扛杆即测，实现行走放样。
信号稳定：支持窄带抗干扰技术，可自动实现电离层优化，主动检测并有效抑制内外干扰信号。
三年免流量：附赠物联网卡，开机即测，三年免流量。
续航无忧：内置双智能锂电池，满足16小时日常作业需求。Type-C接口支持PD快充，充电宝供电，续航无忧。
一键固定：一键配置全国CORS差分服务，开机即可固定解，支持CGCS2000等多种坐标系统直接测量。
工业级防护：Ip67级防护，即使长时间浸水，也能提供周全防护。
数据双备份：作业数据支持手簿、主机双备份功能，数据安全双重保障。
全星座全频点 · 快速锁定
搭载高性能、高精度GNSS SoC芯片板卡，保障信号接收质量，同时支持北斗、GPS、GLONASS、Galileo、QZSS全星系全频点GNSS卫星信号，能够快速捕获、锁定和处理GNSS卫星信号。
视频测量 · 拓展作业范围

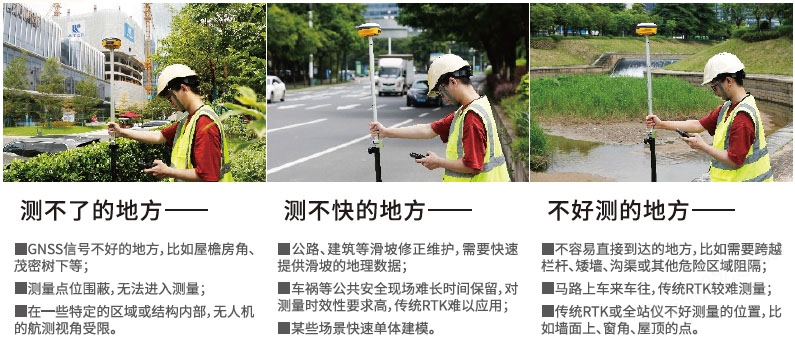

在RTK采集基础点位信息后，即使有障碍物无法跨越，也可以有效延伸点位坐标，拓展作业范围，其使用场景如下：
实景放样 · 一步到位
卫星导航+惯导+视觉融合算法，大幅度减轻电磁干扰的影响，放样精准。
RTK与影像结合，放样点在影像中实地标出，快速找点，一步到位。
手簿+主机双AR影像，满足放样全流程作业中的智能引导工作，效率倍增。
无感惯导 · 无忧倾斜
第四代惯导倾斜测量技术，免受电磁干扰，无需气泡对中扛杆即测，实现行走放样，确保测量精度可靠。
三维建模 · 多维测绘
单体建模：可以将影像数据导入到主流的3D建模软件CC（原Smart3D）生成三维模型。
三维修补测：可以搭配无人机空地一体化精细建模，提高修补测效率，补充无人机拍摄的地面影像数据中拉花、变形等数据。
立面测绘：通过测量和记录建筑物的各个立面细节，以获取准确的建筑数据和图纸，为建筑师、工程师和施工人员提供参考。
土方测量：土方测量是建筑工程施工的一个重要步骤。施工前的设计阶段须对土石方量进行预算，它直接关系到工程的费用概算及方案选优，快速与准确地计算土方尤为重要。
G20主机技术指标
| GNSS性能 | |
| 跟踪特性 | |
| GPS | L1 C/A、L1C、L2P (Y)、L2C、L5 |
| GLONASS | G1、G2、G3 |
| BDS | B1I、B2I、B3I、B1C、B2a、B2b |
| Galileo | E1、E5a、E5b、E6 |
| QZSS | L1、L2、L5 |
| 断电续测 | 支持 |
| 支持主流星基增强系统，包括WAAS, EGNOS, GAGAN, MSAS, SDCM, BDSBAS 支持BDS PPP和Galileo HAS服务等 | |
| 精度指标 | |
| 静态测量平面精度 | 水平：±（2.5+0.5×10-6D）mm |
| 静态测量高程精度 | 高程：±（5+0.5×10-6D）mm |
| RTK测量平面精度 | 水平：±（8+1×10-6D）mm |
| RTK测量高程精度 | 高程：±（15+1×10-6D）mm |
| 惯导测量 | |
| 补偿精度 | 8mm+0.3mm/°tilt(30°内精度<2.5cm) |
| 补偿角度 | 0~60° |
| 惯导更新率 | 400hz |
| 摄像头参数 | |
| 放样摄像头 | |
| 像 素 | 2mp |
| FOV | 72° |
| 测量摄像头 | |
| 像 素 | 2MP |
| FOV | 72° |
| 帧 率 | 30 帧/秒 |
| 影像测量精度 | |
| 测量精度 | 2~4厘米 |
| 测量距离 | 2~15米 |
| 系统平台 | |
| 操作系统 | 工业级Linux操作系统 |
| 内置存储 | 板载8G内存 |
| 蓝 牙 | BT 5.0 EDR向下兼容，BLE |
| WIFI | 802.11 a/ac/b/g/n |
| 数据接口 | |
| TNC接口 | 连接内置电台天线 |
| Type-C | 用于直充电、数据传输 |
| SIM卡槽 | 插入SIM卡使用 |
| 全球通电台 | |
| 通讯协议 | 支持全协议 TrimTalk 450S, TrimTalk(4800)、TrimMark III、South（9600、19200） PCC-GMSK, PCC-4FSK, Satel, Satel_ADL, HITARGET(9600), HITARGET(19200) HZSZ, GEOTALK ,GEOMARK, PCCFST, PCCFST_ADL |
| 频 率 | 410-470MHz频率可自由切换 |
| 通 道 数 | 7+2400（7个固定通道+2400个自定义通道） |
| 环境指标 | |
| 工作温度 | -30℃ ~ +65℃ |
| 存储温度 | -40℃ ~ +80℃ |
| 防水防尘 | IP67 |
| 跌 落 | 常温抗2米随杆跌落（硬木硬地），1.2米自由跌落 |
| 湿 度 | 抗99.9%冷凝 |
| 物理及电源特性 | |
| 尺 寸 | Φ134mm * 72mm |
| 电池容量 | 内置电池, 3.6V, 13.6AH, 48.96Wh, 支持PD快充 |
| 按 键 | 1个多功能电源按键 |
| 重 量 | 约897g |
| 指 示 灯 | 卫星指示灯、数据链指示灯、电量指示灯 |
| 屏 幕 | 1.1寸AMOLED液晶屏，分辨率294×126 |
| 材 质 | 镁合金外壳 |
P9IV技术指标
| 硬件规格 | |
| 处 理 器 | 8核2.0G |
| RAM | 3G LPDDR4X |
| 内 存 | 32GB板载存储，支持TF卡扩展（最大512G） |
| 屏 幕 | 5.0英寸高清触控屏 |
| 电 池 | 内置锂电池3.85V 6400mAh，工作时间超15小时 |
| 按 键 | 数字/字母多功能物理键盘 |
| 使用环境 | |
| 防护等级 | IP67 |
| 温 度 | 操作温度：-30℃ ~ +60℃ 存储温度：-40℃ ~ +80℃ |
| 跌 落 | 抗2米随杆跌落 |
| 数据通讯 | |
| WiFi | 2.4G/5G, 802.11 ac/a/b/g/n 无线WLAN |
| 蓝 牙 | BT2.1+EDR / 3.0 / 4.1LE / 4.2 / 5.0 BLE |
| 移动网络 | 2G: GSM/GPRS/EDGE/CDMA95 3G: TD-SCDMA/WCDMA/EVDO 4G: TDD-LTE/FDD-LTE 移动、电信、联通全网通 |
| 操作系统 | |
| 操作系统 | Android 11 |
